AutoTSN

Ein systematischer Weg von den ersten Ideen bis zu einem perfekt konfigurierten TSN-Netzwerk.

realtime-it.de/studio

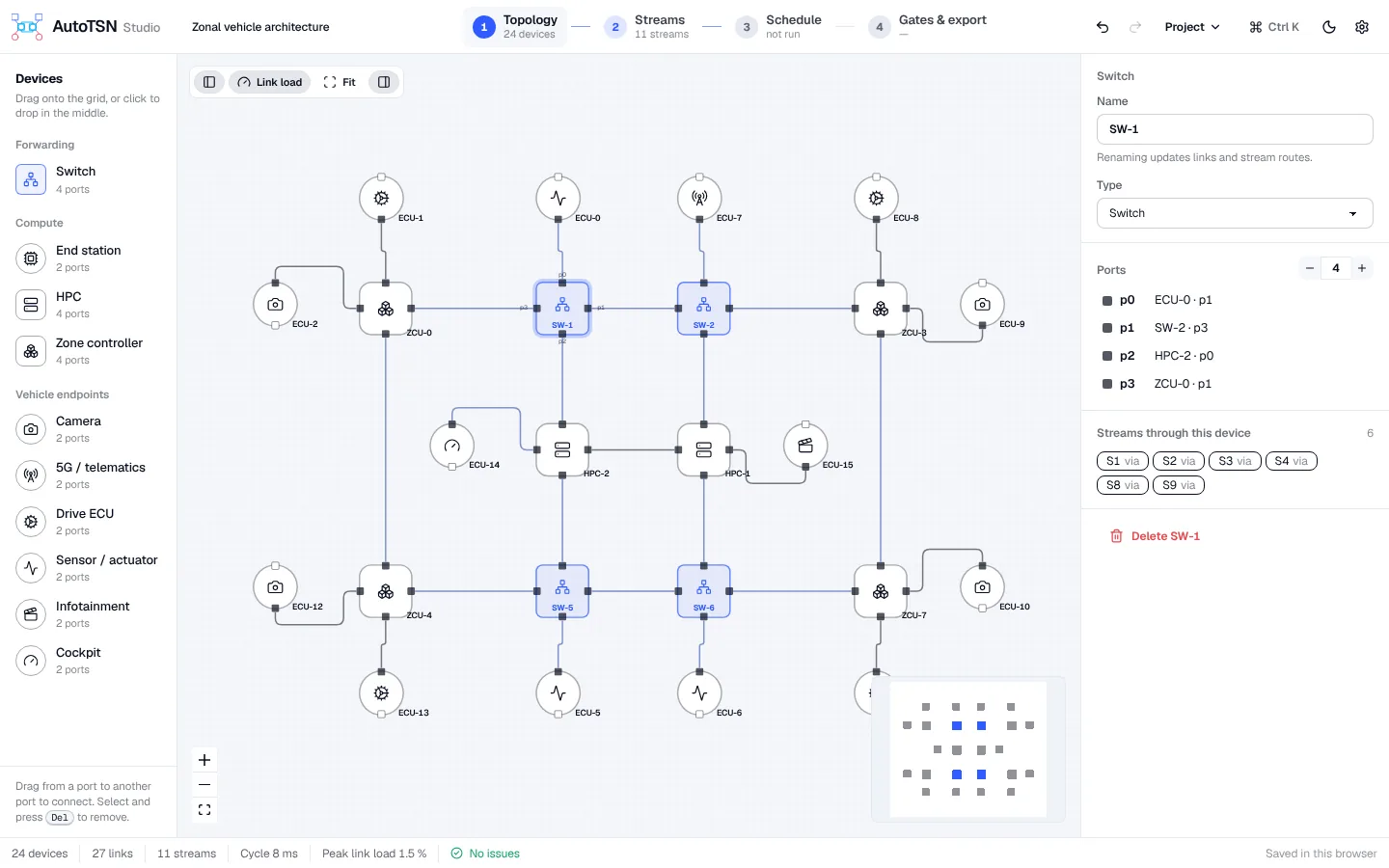

Topologie mit farbcodierter Link-Auslastung

Switches, Steuergeräte, Kameras und Rechner auf das Raster ziehen und Ports verbinden. Jeder Port nimmt genau ein Kabel; Linienraten von 100 Mbit/s bis 10 Gbit/s.

In vier Schritten zum Zeitplan

  1. 01

    Topologie

    Switches, Steuergeräte, Kameras und Rechner auf das Raster ziehen und Ports verbinden. Jeder Port nimmt genau ein Kabel; Linienraten von 100 Mbit/s bis 10 Gbit/s.

  2. 02

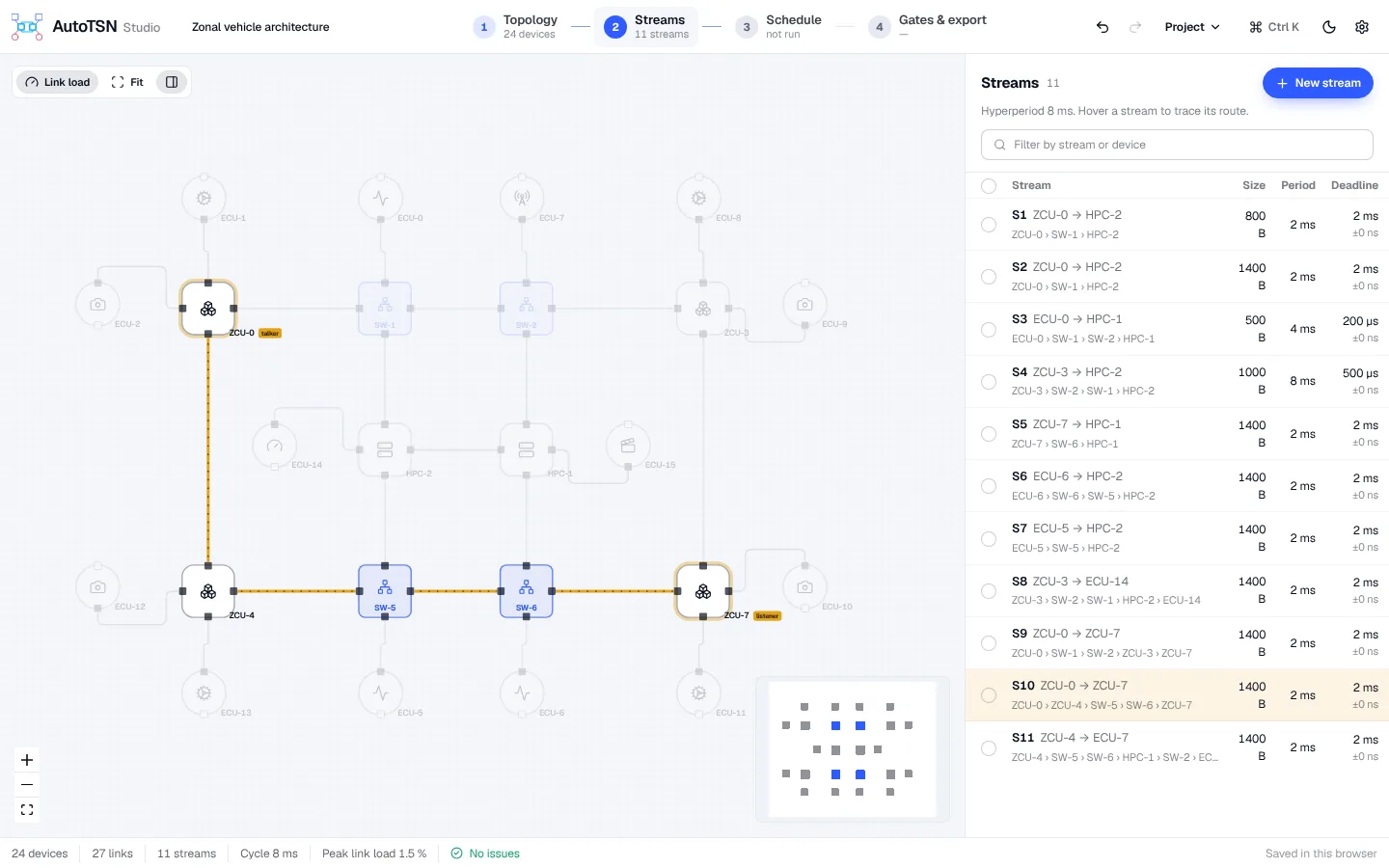

    Datenströme

    Talker, Listener, Framegröße, Periode, maximale Latenz und Jitter festlegen. AutoTSN zeigt alle möglichen Routen und die bestmögliche Latenz noch vor der Planung.

  3. 03

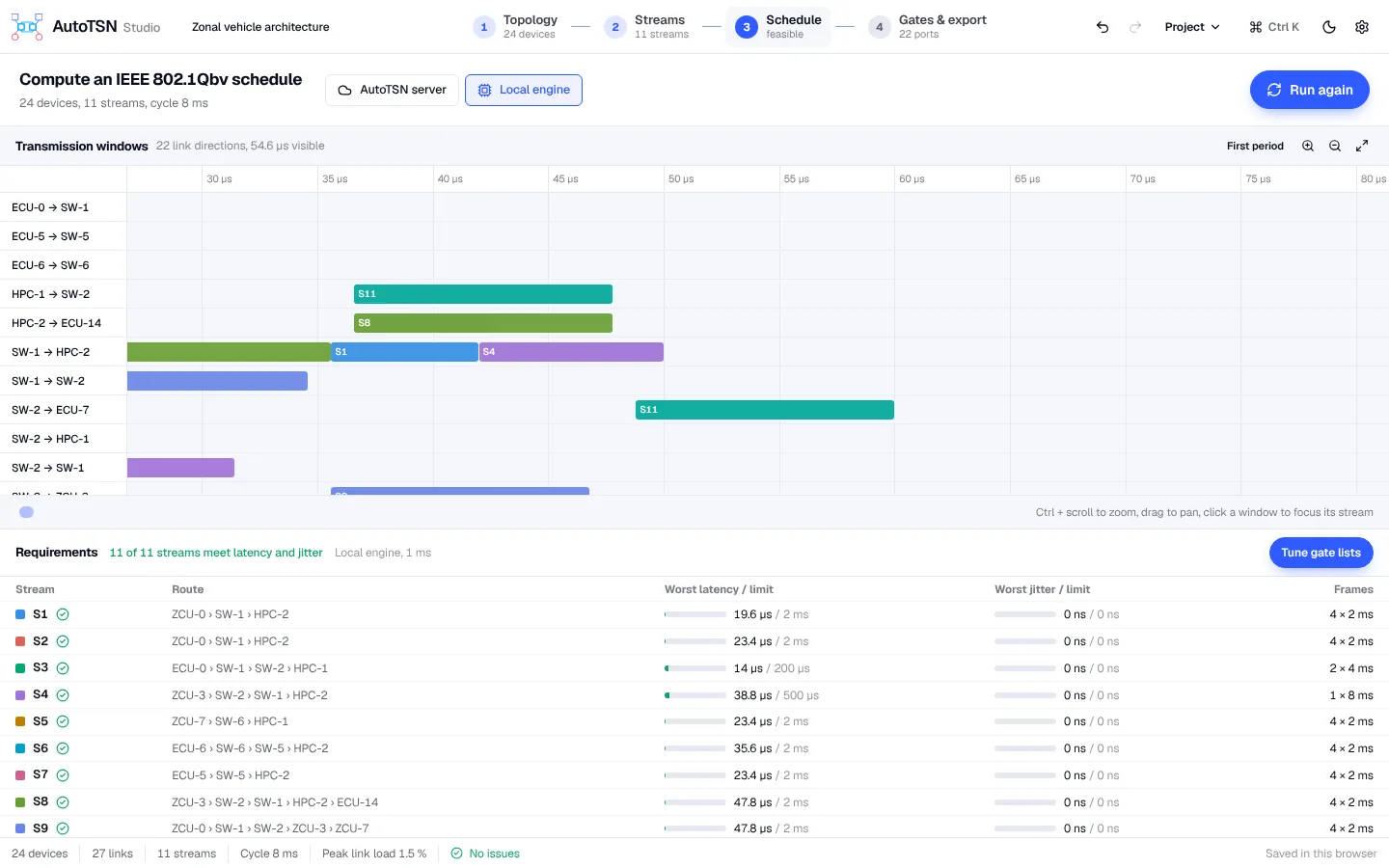

    Zeitplan

    Den Zeitplan mit dem exakten Scheduler auf dem AutoTSN-Server berechnen oder sofort und offline im Browser. Ein Gantt-Diagramm zeigt jeden Link, eine Tabelle prüft Latenz und Jitter jedes Datenstroms.

  4. 04

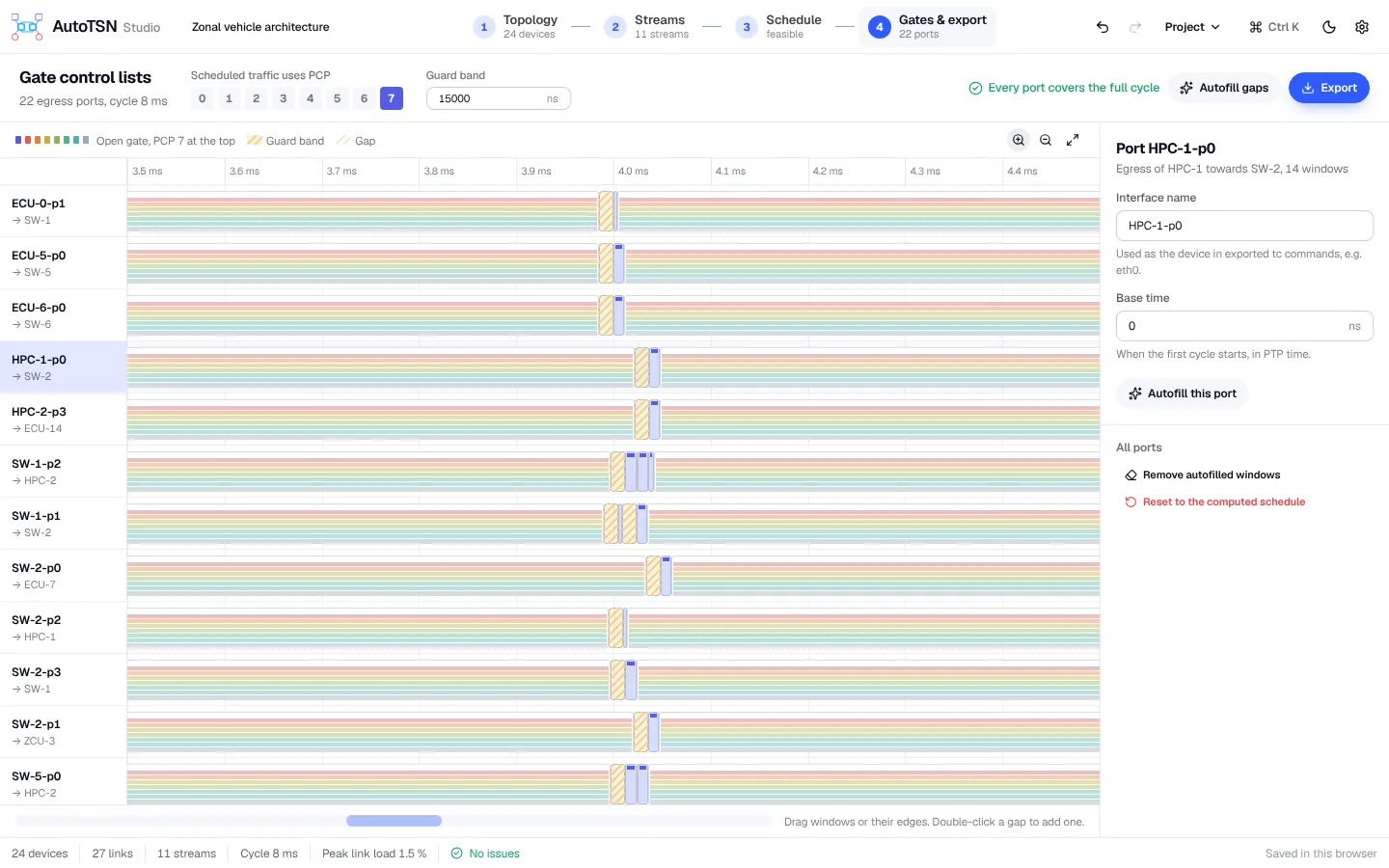

    Gates und Export

    Jeder Ausgangsport erscheint mit seinen acht Gate-Kanälen. Fenster verschieben, Lücken mit Best-Effort-Fenstern und Guard Bands füllen und als Linux taprio, NETCONF/YANG oder JSON exportieren.

Zwei Scheduler, eine Option

AutoTSN-Server

Exakter Scheduler auf unserem Server: durchsucht alle möglichen Zeitpläne, bis zu 30 Sekunden pro Anfrage, und sagt Ihnen, wenn keiner existiert.

Lokaler Scheduler

Plant in Sekunden direkt im Browser, auch offline; Ihre Netzwerkdaten verlassen Ihren Rechner nicht. Jedes Ergebnis ist gültig und unabhängig geprüft. Findet er keinen Zeitplan, kann der AutoTSN-Server trotzdem einen finden.

Option: Alle Streams einplanen

Kein Datenstrom wird ausgelassen. Was passt, bekommt eigene Zeitfenster; die übrigen Streams teilen sich die freie Zeit dazwischen und erhalten eine garantierte Obergrenze für Latenz und Jitter. Liegt sie über dem Grenzwert, entscheiden Sie, wie es weitergeht.

Exportformate

Linux taprio
tc-Befehle für den Time-Aware Priority Shaper, wahlweise mit Hardware-Offload.
NETCONF / YANG
Gate-Parameter-Tabellen nach ieee802-dot1q-sched für NETCONF-fähige Bridges.
JSON
Alle Einträge mit Start, Dauer und Gate-Maske für Ihre eigenen Werkzeuge.

AutoTSN vor Ort

Vorkonfigurierte Rechner, sofort einsatzbereit

Wir liefern die Hardware mit AutoTSN Studio und dem exakten Scheduler, fertig eingerichtet.

  • Fertig eingerichtet
  • Läuft ohne Internet
  • Ihre Daten bleiben im Haus

AutoTSN Lab

Für einen Arbeitsplatz und den Prüfstand

  • Lüfterloser Mini-PC, 4 Kerne, 16 GB RAM
  • Leise und kompakt für Labor und Büro
  • Ideal für Laboraufbauten und erste Projekte
Angebot anfragen
Für die meisten Teams

AutoTSN Pro

Für Teams

  • Kompakter Rechner, 8 Kerne, 32 GB RAM
  • Schnellere Ergebnisse, mehrere Nutzer gleichzeitig
  • Für Fahrzeugnetze und Fertigungszellen
Angebot anfragen

AutoTSN Enterprise

Für große Anlagen und mehrere Teams

  • Workstation oder Rack-Server, ab 16 Kernen, ab 64 GB RAM
  • Höchste Leistung für große Netzwerke
  • Für viele Nutzer und Teams gleichzeitig
Angebot anfragen

Die genauen Leistungsdaten stimmen wir mit Ihnen ab und bestätigen sie im Angebot.

Nicht sicher, welche Variante passt? Schreiben Sie uns.

Für Entwickler

Das AutoTSN-Netzwerkmodell

Wie AutoTSN Topologie und Datenströme beschreibt, was an den Scheduler geht und was zurückkommt. Mit interaktivem Beispiel, Feldreferenz und JSON-Schemas, damit Sie Ihre Netzwerke mit eigenen Schedulern nutzen oder Ihren Scheduler an das Studio anbinden können.

Zur Spezifikation (Englisch)

Ihre Projekte bleiben in Ihrem Browser gespeichert. Nur wenn Sie den AutoTSN-Server wählen, werden Topologie und Datenströme zur Berechnung an api.autotsn.de übertragen, oder an den Scheduler, den Sie selbst in den Einstellungen eingetragen haben. Beim Start des lokalen Schedulers erhalten wir nur Ihre IP-Adresse und den Zeitpunkt.
